مشخصات سوئیچ شبکه C9200L-48T-4G-A





سوئیچ سیسکو  C9200L-48T-4G-A یکی از اعضای خانواده Cisco Catalyst 9200L Series است که قابلیت‌ها و ویژگی‌های متعددی دارد که در ادامه به بررسی آن‌ها خواهیم پرداخت. این سوئیچ به عنوان نسخه ارزان‌تر و ثابت (Fixed) سری Catalyst 9300 طراحی شده.

سوئیچ سیسکو C9200L-48T-4G-A در لایه دسترسی (Access Layer) ، جایی که نیاز به پورت‌های زیاد گیگابیتی و امنیت قابل قبول احساس می‌شود ، مناسب است .
این مدل به عنوان یکی از پرفروش‌ترین سوئیچ های سری 9200L سیسکو شناخته می‌شود. عملکرد سریع در انتقال داده‌ها، امنیت بالا و بهره‌مندی از فناوری‌های به‌روز شبکه، آن را به گزینه‌ای ایده‌آل برای سازمان‌ها و کسب‌وکارهایی تبدیل کرده است که به دنبال ایجاد شبکه‌ای توسعه‌پذیر و پایدار هستند.

سوئیچ سیسکو C9200L-48T-4G-A دارای 48 پورت 10/100/1000 ( گیگ ) میباشد و همچنین دارای 4 پورت آپ لینک یک گیگابایتی با نرم افزارهای ضروری شبکه ها است که عملکرد اصلی آن یافتن بهترین مسیر برای انتقال اطلاعات و همچنین شناسایی دقیق فرستنده و گیرنده داده‌هاست .

سوئیچ سیسکو  C9200L-48T-4G-A قدرت و سرعت مبتنی شبکه را افزایش میدهد و همچنین این سوئیچ دارای 2 گیگابایت ( DRAM ) و 4 گیگابایت حافظه فلش ( Flash ) میباشد.

تعداد آدرس‌های مک (MAC Address) سوئیچ سیسکو C9200L-48T-4G-A شانزده هزار  و تعداد مسیرهای IPv4 در 11000 است. در سوئیچ سیسکو C9200L-48T-4G-A، اطلاعات با پهنای باند 80 گیگابیت بر ثانیه و ظرفیت سوئیچینگ 104 گیگابیت بر ثانیه با سرعت بالایی انتقال می‌یابد.

کمپانی سیسکو با عرضه سوئیچ های سری 9200L، در پاسخ به نیازهای روزافزون کاربران در حوزه شبکه، محصولاتی را ارائه داده که پیاده‌سازی آسان، قابلیت گسترش، پورت‌های آپلینک و ویژگی‌های پیشرفته دیگری را در اختیار کاربران قرار می‌دهند. همین قابلیت‌ها باعث شده‌اند تا سوئیچ‌های این سری در بازار بسیار محبوب و پرفروش باشند.

مدل C9200L-48T-4G-A نیز از این قاعده مستثنی نیست و با کاربردهای متنوع، در بسیاری از محیط‌ ها و سناریوهای شبکه‌ای مورد استفاده قرار می‌گیرد .



ویژگی های سخت افزاری سوئیچ سیسکو C9200L-48T-4G-A به شرح زیر میباشد :

تعداد پورت های گیگابیتی ( RJ45 ) : دارای 48 پورت اترنت با سرعت 10/100/1000 Mbps

پورت های آپلینک : دارای 4 پورت ثابت 1G SFP ( فیبر نوری )

پشتیبانی از Stack : بله ، با استفاده از StackWise-160 تا 8 سوئیچ به صورت فیزیکی قابل استک شدن هستند .

توان سوییچینگ : 104 گیگابیت برثانیه

نرخ ارسال داده : 154.76 Mpps

فن ها : فن ثابت

وزن : 4.35 کیلوگرم



ویژگی های نرم افزاری سوئیچ سیسکو C9200L-48T-4G-A به شرح زیر میباشد :



• سیستم‌عامل: Cisco IOS XE – یک پلتفرم مدرن با قابلیت برنامه‌نویسی، API، و پشتیبانی از اتوماسیون



• لایسنس: این مدل دارای لایسنس Network Advantage است که امکانات لایه ۳ گسترده‌تری ارائه می‌دهد:
       • Routing: OSPF, EIGRP, BGP (محدود)
       • Policy-based Routing
       • Multicast Routing
       • VRF-Lite

• امنیت پیشرفته:
• Cisco TrustSec
• MACsec 128-bit encryption
• Segment Routing



• مدیریت شبکه:
• پشتیبانی از Cisco DNA Center
• CLI سنتی
• پشتیبانی از مدل‌های YANG و RESTCONF برای اتوماسیون
• پشتیبانی از SNMP و NetFlow

قابلیت‌های پیشرفته سوئیچ سیسکو C9200L-48T-4G-A به شرح زیر میباشد :



•پهنای باند استکینگ ( Stacking Bandwith ) :
  سوئیچ 9200L-48T-4G-A از فناوری StackWise-160 پشتیبانی میکند که پهنای باند استک معادل با 160 گیگابیت بر ثانیه (Gbps) در حالت full-duplex است .



 نوع استکینگ:
اتصال سوئیچ ها در حالت استک از طریق پورت های اختصاصی در پشت دستگاه و با استفاده از کابل های StackWise-160 انجام میشود .



 حداکثر تعداد سوئیچ‌ در استک:
تا 8 عدد سوئیچ از سری Catalyst 9200L می‌توانند به صورت استک با یکدیگر ترکیب شوند.



 مزایای استکینگ در 9200L :
– مدیریت یکپارچه مجموعه ای از سوئیچ ها به عنوان یک دستگاه واحد
– افزایش قابلیت اطمینان و پایداری شبکه و همچنین بهبود تحمل پذیری خطا ( Redundancy )
– ارتقا پهنای باند ارتباطی بین سوئیچ ها
– توسعه آسان و انعطاف پذیر زیر ساخت شبکه (Scalability)



• پشتیبانی از Energy Efficient Ethernet (EEE) برای کاهش مصرف برق :

  EEE چیست ؟ فناوری EEE یا Energy Efficient Ethernet، استانداردی است که با هدف کاهش مصرف انرژی در شبکه‌های اترنت طراحی شده است . این فناوری به پورت‌های شبکه اجازه می‌دهد در زمان‌هایی که داده‌ای برای ارسال یا دریافت وجود ندارد، به‌طور خودکار وارد حالت کم‌مصرف (Low Power Idle – LPI) شوند. به‌محض شروع ترافیک شبکه، پورت‌ها به حالت فعال بازمی‌گردند و عملکرد عادی خود را از سر می‌گیرند.



ویژگی‌های کلیدی EEE:
  • کاهش مصرف برق در زمان بیکاری پورت‌ها
  • حفظ عملکرد شبکه بدون تأخیر محسوس
  • مناسب برای محیط‌ هایی با تجهیزات شبکه زیاد و ترافیک متناوب



• Dual Image support برای ارتقاء امن و بدون downtime

قابلیتی که نقش مؤثری در افزایش پایداری، امنیت و انعطاف‌پذیری فرآیند به‌روزرسانی سیستم‌عامل (IOS) ایفا می‌کند.

Dual Image چیست؟

Dual Image به این معناست که سوئیچ می‌تواند دو نسخه از سیستم‌عامل IOS را به‌طور هم‌زمان در حافظه خود نگهداری کند:
•  یک نسخه فعال (Active)
•  یک نسخه پشتیبان (Backup) یا آماده به کار



مزایای Dual Image در فرآیند به‌روزرسانی:

 به‌روزرسانی ایمن و بدون وقفه (Downtime-Free Upgrade):
در هنگام ارتقاء سیستم‌عامل، نسخه جدید ابتدا در بخش پشتیبان بارگذاری می‌شود. در صورت موفقیت‌آمیز بودن عملیات، دستگاه پس از راه‌اندازی مجدد (reboot)، از نسخه جدید راه‌اندازی می‌شود. در صورت بروز هرگونه مشکل، سوئیچ به‌صورت خودکار به نسخه قبلی بازمی‌گردد.



 کاهش احتمال بروز خطا:
در صورت ایجاد اختلال یا ناهماهنگی در نسخه جدید، سیستم بدون نیاز به مداخله دستی به نسخه پایدار قبلی بازمی‌گردد و از قطعی در شبکه جلوگیری می‌کند.



 افزایش اطمینان در محیط‌های حساس:
این قابلیت به‌ویژه برای شبکه‌هایی که نیازمند آپ‌تایم بالا هستند، مانند مراکز داده، دفاتر مرکزی و زیرساخت‌های حیاتی، اهمیت دارد.

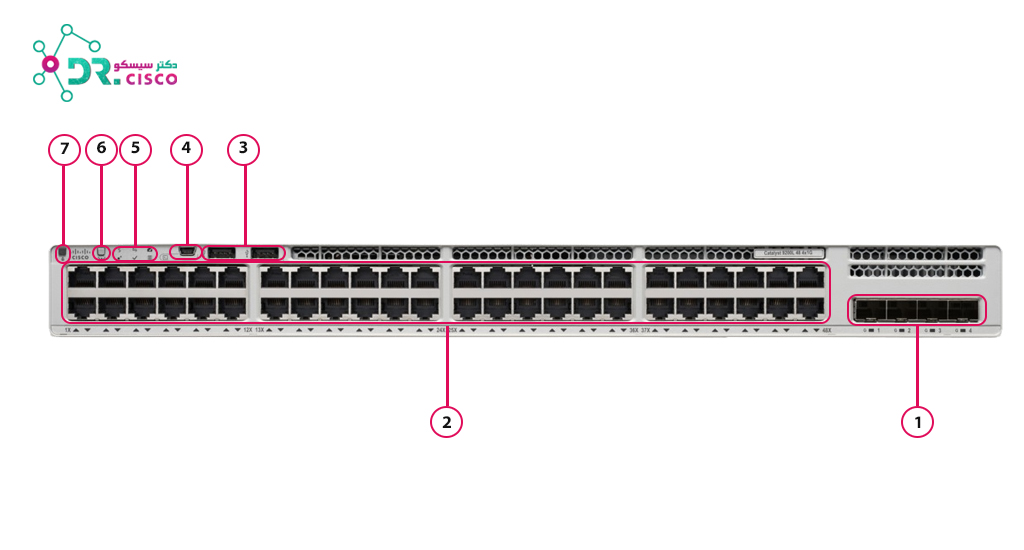

1 ) آپ لینک ها ( Uplink )

2 ) 48 عدد پورت گیگ 10/100/1000

3 ) دو عدد پورت USB Type A

4 ) پورت mini-USB Type B

5 ) چراغ های LED نشان دهنده وضعیت دستگاه

6 ) دکمه Mode

7 ) Blue Beacon ( دکمه UID )



1 ) در قسمت پنل جلویی سوئیچ سیسکو C9200L-48T-4G-A در سمت راست آن 4 عدد پورت Uplink از نوع SFP 10G+ تعبیه شده است که قابلیت پشتیبانی از ماژول های SFP+ با سرعت 10 گیگابیت بر ثانیه و همچنین SFP با سرعت 1 گیگابیت برثانیه را دارند .

2 ) این سوئیچ 48 عدد پورت اترنت 10/100/1000 که Rj-45 هستند که برای اتصال کاربران، سرورها و سایر تجهیزات شبکه در لایه Access استفاده می‌شوند.

3 ) همچنین دارای دو پورت USB type A که این پورت برای ذخیره‌سازی فایل‌های پیکربندی، سیستم‌عامل (IOS)، یا لاگ‌های سیستمی استفاده می‌شود.معمولاً در فرآیند به‌روزرسانی سیستم‌عامل یا تهیه نسخه پشتیبان از پیکربندی سوئیچ به کار می‌رود .

4 ) یک پورت USB type B که این پورت در مجاورت پورت کنسول RJ-45 قرار گرفته است.با استفاده از کابل USB نوع A به نوع B، امکان اتصال مستقیم سوئیچ به لپ‌تاپ یا رایانه برای دسترسی به رابط خط فرمان (CLI) فراهم می‌شود. این روش جایگزینی آسان‌تر برای پورت کنسول RJ-45 محسوب می‌شود، به‌ویژه در سیستم‌هایی که فاقد پورت سریال هستند.برای بهره‌برداری از این پورت، باید درایور USB-to-Serial مخصوص سیسکو را روی سیستم‌عامل نصب کنید.پس از برقراری اتصال، یک پورت COM مجازی روی رایانه ایجاد می‌شود که از طریق نرم‌افزارهایی مانند PuTTY یا Tera Term می‌توان به سوئیچ متصل شد ، میباشد .

5 ) این سوئیچ دارای مجموعه‌ای از LEDهای وضعیت (Status LEDs) روی پنل جلویی است که وضعیت کلی دستگاه، پورت‌ها، استک، منبع تغذیه و سایر عملکردها را نشان می‌دهند. این LEDها ابزار مهمی برای عیب‌یابی سریع و بررسی سلامت سوئیچ به‌شمار می‌آیند.

6 ) دکمه Mode برای تغییر حالت LED های پنل جلویی ، ریست کردن به تنظیمات کارخانه و ورود به ROMMON Mode در مواقع لازم برای بازیابی سیستم عامل به کار می رود .

7 ) دکمه UID (Unit Identification) برای شناسایی فیزیکی سوئیچ در رک استفاده می‌شود، به‌ویژه در محیط‌هایی با تعداد زیادی تجهیزات شبکه که یافتن یک دستگاه خاص دشوار است.

1 ) پاور Power Supply

2 ) فن های ماژولار دستگاه

3 ) اسلات های کانکتور StackWise-160

4 ) پورت کنسول – RJ45

5 ) پورت مدیریتی



1 ) در قسمت پنل پشتی سوئیچ سیسکو C9200L-48T-4G-A یک منبع تغذیه داخلی ثابت (Fixed Power Supply) میباشد که دارای 1 پاور داخلی AC است که به‌صورت پیش‌فرض همراه دستگاه ارائه می‌شود و از طراحی غیرماژولار در بخش پاور بهره می‌برد.

2 ) این سوئیچ به 2 فن ثابت ( Redundant) مجهز شده که تضمینی برای عملکرد پایدار شبکه در صورت خرابی یا نوسان یکی از فن ها خواهد بود .

3 ) دارای دو اسلات مخصوص اتصال StackWise-160 در قسمت پشت دستگاه میباشد که این اسلات‌ها برای پشتیبانی از قابلیت استکینگ (Stacking Bandwidth) استفاده می‌شوند که اجازه می‌دهد چند سوئیچ از همین سری به‌صورت یک واحد منطقی مدیریت شوند که حداکثر پهنای باند استک آن 160Gbps میباشد و قابلیت استک کردن 8 دستگاه سوئیچ را به صورت همزمان دارد به صورتی که یک دستگاه به عنوان Stack Master تعیین میشود که مسئول مدیریت کل Stack است و در صورت خرابی سوئیچ Master یکی دیگر از سوئیچ ها Master جدید میشود .

4 ) پورت Console RJ-45 در سوئیچ C9200L-48T-4G-A یکی از مهم‌ترین پورت‌ها برای دسترسی مستقیم و اولیه به سوئیچ جهت پیکربندی، عیب‌یابی یا بازیابی سیستم است.
هر دو پورت (RJ-45 و USB) عملکرد مشابهی دارند، اما پورت RJ-45 کنسول روش سنتی و بسیار پایدار است.
اگر هر دو پورت به‌صورت هم‌زمان متصل باشند، پورت USB Type-B اولویت دارد و RJ-45 غیرفعال می‌شود تا زمانی که USB قطع شود.

5 ) دارای یک پورت مدیریتی اختصاصی (Management Port) است که به‌صورت Gigabit Ethernet RJ-45 قرار دارد.به شما اجازه می‌دهد تا بدون استفاده از پورت‌های شبکه اصلی (data ports)، سوئیچ را پیکربندی، مانیتور یا عیب‌یابی کنید .

سوئیچ های سیسکو سری C9200L با آسان کردن فرایند های پیچیده ، بهینه سازی ، کاهش دادن هزینه به کاربر کمک بسیاری میکند . درواقع این سری سوئیچ C9200L جایگزین سری 2960 میباشد که نسبت به آن طیف نرم افزاری و سخت افزاری گسترده تری دارد.سوئیچ سیسکو C9200L-48T-4G-A علاوه بر سرعت 10 گیگابایتی در آپ لینک یکی از بهترین و قوی ترین سوئیچ های شرکت بزرگ سیسکو است .

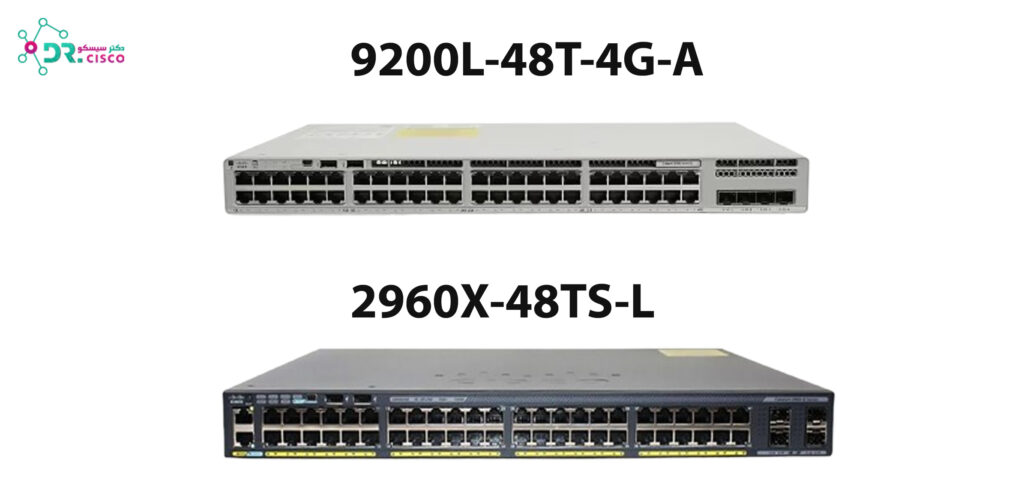

جایگزین سوئیچ C9200L-48T-4G-A در سری قدیمی‌تر 2960، مدل C2960X-48TS-L است.این دو سوئیچ در ظاهر مشابه به نظر می‌رسند (۲۴ پورت گیگ + Uplink)، اما از نظر سخت‌افزار، نرم‌افزار، امکانات مدیریتی و قابلیت‌های آینده‌نگرانه تفاوت‌های زیادی دارند که به شرح زیر میباشد :

1 )ویژگی‌های لایه 3 (Routing):
9200L-48T-4G-A: این مدل از سری 9200 از قابلیت‌های پیشرفته‌تر لایه 3 پشتیبانی می‌کند و امکان روتینگ (Routing) و استفاده از پروتکل‌های روتینگ مانند RIP، OSPF و EIGRP را فراهم می‌آورد.
2960X-48TS-L: سوئیچ‌های سری 2960X عمدتاً سوئیچ‌های لایه 2 هستند و قابلیت‌های لایه 3 در آن‌ها محدود است. برخی مدل‌ها از روتینگ استاتیک و پروتکل‌هایی مانند RIP پشتیبانی می‌کنند، اما به طور کلی، قابلیت‌های روتینگ در این مدل‌ها به اندازه 9200L پیشرفته نیست.

2 )مدیریت و امنیت:
9200L-48T-4G-A: این سوئیچ دارای قابلیت‌های مدیریتی پیشرفته‌ای مانند پشتیبانی از Cisco DNA، Cisco ISE، TrustSec و دیگر ویژگی‌های امنیتی است که آن را برای شبکه‌های پیچیده و مقیاس‌پذیر مناسب می‌سازد.
2960X-48TS-L: سوئیچ‌های سری 2960X معمولاً از قابلیت‌های امنیتی و مدیریتی خوبی برخوردارند، اما این ویژگی‌ها در مقایسه با 9200L پیشرفته‌تر نیستند. این مدل برای شبکه‌های کوچک‌تر و ساده‌تر طراحی شده است.

3 ) عملکرد و کاربرد:
9200L-48T-4G-A: این سوئیچ برای شبکه‌های متوسط تا بزرگ مناسب است که به عملکرد بالا، قابلیت‌های پیشرفته لایه 3، مدیریت قوی و امنیت بیشتر نیاز دارند. این مدل به‌ویژه برای استفاده در محیط‌های Enterprise و Branch Office طراحی شده است.
2960X-48TS-L: سوئیچ‌های سری 2960X بیشتر برای شبکه‌های کوچک‌تر یا متوسط مناسب هستند و به قابلیت‌های پیچیده‌تری مانند روتینگ و امنیت پیشرفته نیاز ندارند. این مدل بیشتر برای SMB و محیط‌های آموزشی استفاده می‌شود.

4 ) قیمت و مقیاس‌پذیری:
9200L-48T-4G-A: با توجه به ویژگی‌های پیشرفته‌تر، 9200L معمولاً قیمت بالاتری دارد و برای شبکه‌های پیچیده و نیازهای آینده‌نگر توصیه می‌شود.
2960X-48TS-L: سوئیچ‌های سری 2960X معمولاً قیمت پایین‌تری دارند و برای شبکه‌های کوچک‌تر یا متوسط که به ویژگی‌های پیچیده نیاز ندارند، مناسب‌تر هستند.

5 ) پشتیبانی از تکنولوژی‌های جدید:
9200L-48T-4G-A: این مدل از تکنولوژی‌های جدیدتر مانند Cisco DNA Center و Automation پشتیبانی می‌کند که به مدیران شبکه این امکان را می‌دهد که شبکه‌های پیچیده‌تر را راحت‌تر مدیریت کنند.
2960X-48TS-L: در مقایسه با مدل 9200L، مدل 2960X از تکنولوژی‌های جدیدتر پشتیبانی نمی‌کند و بیشتر به عنوان یک سوئیچ سطح دسترسی ساده طراحی شده است.

جدول زیر مشخصات فنی سوئیچ سیسکو C9200L-48T-4G-A را نشان میدهد:

مشخصات فنی سوئیچ سیسکو C9200L-48T-4G-A

C9200L-48T-4G-A	Model
48ports data	Downlink 10/100/1000
4x1G fixed uplinks	Uplink Configuration
PWR-C5-125wac	Default Primary
fixed redundant	Fans
Network Advantage	Software
80Gbps	Stacking bandwidth
2GB	Dram
4GB	Flash
104Gbps	Switching capacity
154.76MPPS	Forwarding rate
"1.73x17.5x11.3 in 4.4x44.5 x28.8 cm	Chassis Dimension
4.35kg	Weight



دیگر مشخصات سوئیچ سیسکو C9200L-48T-4G-A به شرح زیر میباشد :



• • نوع سوئیچ شبکه : مدیریتی (Catalyst)
  • سری دستگاه : سری 9200L
  • نوع لایسنس : Network Advantage
  • نرخ انتقال دیتا : 154.76Mpps
  • حافظه فلش : 4 گیگابایت
  • حافظه بافر : 6 مگابایت
  • حافظه رم : 2 گیگابایت
  • قابلیت نصب در رک : دارد
  • جنس بدنه : فلز
  • downlink های متنوع برای داده
  • دارای 48 پورت 10/100/1000
  • بهره وری عملیاتی با ویژگی optional backplane
  • با پشتیبانی پهنای باند 160Gpbs
  • امنیت تقویت شده با رمزگذاری AES-128 MACsec
  • توانایی سه لایه از جمله OSPF , EIGRP , ISIS , RIP و دسترسی روتر
  • دسترسی تعریف شده نرم افزاری سیسکو
  • UADP 2.0 با سی پی یو (CPU) متصل
  • با مقیاس بهینه شده و قیمت مناسب

قطعاتی که با سوئیچ سیسکو C9200L-48T-4G-A سازگاری دارند :

قطعات سازگار با سوئیچ سیسکو C9200L-48T-4G-A

Power Supply	Stack Kit
125WAC Power Supply Spare	C9200 Stack Kit Spare
-	C9200L Stack Kit Spare
-	50CM Type 3 Stacking Cable
-	1M Type 3 Stacking Cable
-	3M Type 3 Stacking Cable



تنها پاور سازگار با سوئیچ سیسکو مدل  C9200L-48T-4G-A ، پاور PWR-C5-125WAC میباشد که توان مصرفی آن 125 وات است و ولتاژ ورودی بین 100 تا 240 ولت را پشتیبانی میکند.

دستگاه های مشابه سوئیچ سیسکو C9200L-48T-4G-A به شرح زیر میباشد :

دستگاه های مشابه سوئیچ سیسکو C9200L-48T-4G-A

مشخصات	مدل دستگاه
Catalyst 9200L 24port Data 4x1G uplink Switch /Network Advantage	C9200L-48T-4G-A
Catalyst 9200L 24port Data 4x1G uplink Switch /Network Essentials	C9200L-48T-4G-E
Catalyst 9200L 24port POE+ 4x1G uplink Switch /Network Advantage	C9200L-48P-4G-A
Catalyst 9200L 24port POE+ 4x1G uplink Switch /Network Essentials	C9200L-48P-4G-E



کاربرد های سوئیچ سیسکو C9200L-48T-4G-A به شرح زیر میباشد :



• سازمان‌ها، ارگان‌های دولتی، مراکز آموزشی و دانشگاه‌ها

• پیاده‌سازی در لایه دسترسی (Access Layer) برای کاربران

• محیط‌هایی که به امنیت بالا و پشتیبانی از Routing نیاز دارند







شما میتوانید برای دریافت اطلاعات بیشتر و دقیق تر درباره این سری سوئیچ ها ، کاتالوگ را از لینک زیر دانلود کنید .
